一、功能與特點：
DWTT系列儀器化落錘沖擊試驗機適用于各種鐵素體鋼的自由落體沖擊試驗性能，特別適用于各種管線鋼的落錘撕裂沖擊試驗。DWTT-30000W儀器化落錘沖擊試驗機沖擊能量可在其規定量程內自由變換，轉變的方法有：1、以改變提升高度的方式；2、增加或減少標準砝碼的方式。該機主要由自動送樣機構、定位機構、防傾倒機構、保險機構、緩沖裝置、試樣回收裝置、安全防護網及控制部分組成。
二、主要技術參數：
1、測量并控制落錘提升高度：測試精度±1mm，控制精度±5mm。
2、測量沖擊速度：測量落錘沖擊前最大速度，測速傳感器響應時間小于200us。

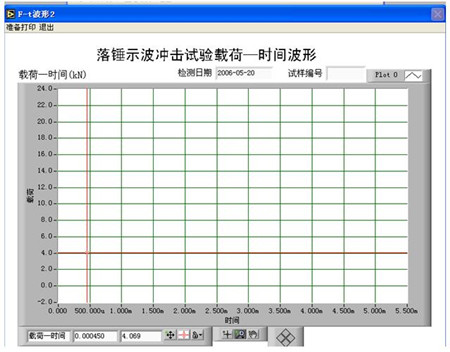

3、測量落錘沖擊過程中所承受的載荷：專用傳感器測試載荷——時間波形。
4、數據采集：進口高性能、高采樣率數據采集卡在很短的沖擊過程中保證足夠多的采樣點數，確保能量變化曲線的真實性。
5、軟件分析：強大的軟件分析功能，給出數據處理結果：預置能量、沖擊能量、吸收能量、沖擊速度、沖擊時間、最大載荷、最大載荷時的能量、最大載荷時的變形、載荷—時間波形、能量—時間波形、并可打印輸出。
6、報告生成數據庫：可自動生成檢測報告，包括各個測試結果以及試樣尺寸、牌號、編號、溫度、環境溫濕度等，可將數據保存到Excel中，便于查找、對比。
7、依據標準：GB/T8363-87《鐵素體鋼落錘撕裂試驗方法》（DWTT），并參照美國相關標準。
|
